在PVC加工领域，润滑剂与稳定剂并称为配方设计的“双核心”。当稳定需求基本满足后，润滑体系的优化便成为决定成败的关键——它直接影响产品性能、外观、能耗、效率及成本。据统计，超过60%的PVC制品质量问题源于润滑剂使用不当。掌握润滑体系设计，就等于握住了PVC配方的核心技术钥匙。

一、润滑剂基础概念：

1、外滑剂：表面润滑的“守护者”

- 作用：当外滑剂在加工过程中受热熔融后，会主动向PVC熔体与螺筒、螺杆、模具等金属部件的接触面迁移，最终在两者之间形成一层连续且稳定的润滑膜。这层膜就像一道“隔离屏障”，能有效减少PVC熔体与金属表面的直接摩擦，降低加工过程中的阻力，让物料更顺畅地通过设备腔体和模具。

- 特征：

- 由于能减少熔体与模具表面的摩擦，避免物料在模具内受到过度挤压或刮擦，外滑剂能显著提升制品表面的光泽度和光滑度，让成品看起来更精致。

- 它会在一定程度上延迟PVC的塑化时间（即塑化点）。这是因为外滑剂在金属表面形成的膜会降低热量向物料的传递效率，同时减少物料间的摩擦生热，使得PVC达到完全熔融塑化的时间延后。

- 但外滑剂并非加得越多越好。如果添加过量，超过其在PVC熔体中的溶解度，多余的外滑剂就会从熔体中析出，导致制品表面出现喷霜、油污等缺陷；同时，过量的外滑剂会在物料间形成“隔离层”，降低PVC分子间的结合力，从而使制品的焊接强度下降，透明性变差，机械性能（如拉伸强度、冲击强度）也会受到不利影响。

- 值得注意的是，外滑剂主要作用于物料与金属的界面，对PVC材料本身的耐热性能影响较小，因此不会改变制品的维卡软化点（衡量材料耐热性的指标）。

2、内滑剂：熔体内部的“润滑精灵”

- 作用：内滑剂与PVC熔体的相容性较好，在加工过程中能均匀地融入PVC熔体内部。它的分子可以穿插在PVC分子链之间，降低PVC分子链之间的相互作用力和摩擦力，就像在分子间添加了“润滑剂”，让熔体内部的流动更加顺畅。

- 特征：

- 能有效降低PVC熔体的粘度，改善熔体的流动性。这在高速挤出等加工场景中尤为重要，可减少因熔体流动性不足导致的离模膨胀（物料离开模具后因内部应力发生的膨胀）和熔体破裂（熔体表面出现粗糙、波纹等缺陷）现象。

- 内滑剂会对制品的维卡软化点产生影响。一般来说，每添加1份（重量份）固体类内滑剂，维卡软化点会降低1-2度；而液体类内滑剂由于更容易渗透到PVC分子链间，对维卡软化点的降低影响更大。

- 适当添加内滑剂能提高PVC制品的冲击强度。这是因为它改善了熔体的流动性，使物料在成型过程中能更均匀地分布，减少内部应力集中；同时，在二氯甲烷浸泡实验中（测试制品耐溶剂性的实验），内滑剂能帮助缓解溶剂对制品的破坏，助力实验顺利通过。

3、内/外滑剂：兼具双重特性的“多面手”

- 定义：这类润滑剂同时具备内滑剂和外滑剂的双重特性，在酯类润滑剂中较为常见。它们的分子结构通常既有能与PVC分子链相互作用的极性部分（赋予内滑性能），又有能向界面迁移的非极性部分（赋予外滑性能）。

- 特点：

- 不同的内/外滑剂，其内外滑性能的均衡程度存在差异。有些产品的内滑和外滑表现较为均衡，能同时满足熔体内部流动和界面润滑的需求，适用于对润滑性能要求较为全面的加工场景。

- 而有些产品则呈现出外滑作用强、内滑作用弱的特点，例如氧化聚乙烯蜡。它的分子中虽然有少量极性基团（使其能在一定程度上融入熔体），但非极性部分占比较大，更倾向于在界面形成润滑膜，外滑效果突出，内滑效果相对较弱，在使用时需要根据具体加工需求进行搭配调整。

二、润滑剂基本理论：

1、相似相溶原理：物质互溶的“黄金法则”

化学中的“相似相溶”原理，是理解物质互溶规律的核心：当两种物质的分子结构（如分子链长度、官能团类型）或极性特征越接近时，它们就越容易相互溶解形成均匀体系。具体到PVC加工中，我们可以把处于熔融状态的PVC看作“溶剂”，而同样处于熔融状态的润滑剂看作“溶质”——两者的溶解关系完全遵循这一规律。

这就像日常生活中，蔗糖（极性分子）能轻松溶解在极性的水中，而油脂（非极性分子）却会与水分层：每种“溶质”在特定“溶剂”中的溶解量都有明确上限，这个上限就是“溶解度”。当润滑剂的添加量超过它在PVC熔体中的溶解度时，多余的润滑剂就会无法溶解，最终以固态颗粒或油膜的形式从熔体中析出，不仅影响润滑效果，还会导致制品表面出现喷霜、斑点等缺陷。

因此，在实际生产中，配方设计的关键原则之一是：在满足加工流畅性和制品性能（如表面光洁度、力学强度）的前提下，尽可能控制所有润滑剂的总添加量（包括同一类润滑剂的累计用量）。通过这种方式，能从根源上减少因“过饱和”导致的析出现象，保证生产稳定性和产品质量。

2、界面化学理论：解释润滑剂表现的“微观视角”

从界面化学的角度看，PVC熔体可视为一个连续的“相体系”，而润滑剂（尤其是外滑剂或兼具内、外润滑功能的品种）的作用机制，本质上是通过改变相界面的性质实现的，这一点与表面活性剂的作用逻辑高度相似。

具体来说，不同润滑剂的分子结构决定了它们在界面的行为：

- 像PE蜡、石蜡这类纯外滑剂，分子两端都是非极性基团（如碳氢链），几乎不与极性的PVC分子产生相互作用。因此，它们更倾向于迁移到PVC熔体与设备金属表面的界面处，通过形成一层低摩擦系数的隔离膜，减少熔体与金属的直接接触，从而降低加工阻力。

- 而酯类外润滑剂、氧化聚乙烯蜡等品种，分子结构呈现“两性特征”：一端是带有极性的官能团（如酯基、羟基），能与PVC分子中的极性基团（如氯原子）产生一定吸引力；另一端则是非极性的碳氢链，可向外延伸至熔体表面或界面。这种结构让它们既能在PVC熔体中保持一定相容性（避免过度析出），又能在界面发挥润滑作用，其行为完全符合表面活性剂“定向吸附于界面、降低界面张力”的特征。

正是这种界面吸附与分子定向排列的特性，决定了润滑剂是侧重减少熔体内部摩擦（内滑）还是熔体与设备的外部摩擦（外滑），这也为我们理解不同润滑剂的实际表现提供了微观层面的解释。

3、层流滑移模型：协同使用的“增效秘诀”

在PVC加工的高温高压环境中，外润滑剂会在PVC熔体表面与设备金属表面之间形成一层连续的润滑膜。层流滑移模型假设：这层润滑膜的运动行为遵循流体力学中的“层流”规律——即膜内不同层次的分子以平行于表面的方向分层流动，各层之间的摩擦力极小；同时，润滑膜与金属表面的接触界面会发生“滑移”，进一步降低整体摩擦阻力。

基于这一模型，实践中发现：当不同类型的外润滑剂协同使用时，它们形成的润滑膜能实现“优势互补”，效果远优于单一润滑剂。例如，酯类润滑剂极性适中，与PVC熔体的相容性较好，能在熔体表面形成稳定的基础润滑层；而蜡类润滑剂（如PE蜡）非极性强，能在基础润滑层外侧形成一层低粘度的“滑移层”。两者结合后，润滑膜的分层结构更稳定，层间滑移阻力更小，既能保证熔体内部流动性，又能显著降低与金属表面的摩擦。

这种协同效应的典型案例是：酯、蜡复合润滑体系相比单独使用蜡类（易析出、润滑持续性差）或单独使用酯类（与金属表面的滑移性不足），能更全面地覆盖加工全过程的润滑需求，不仅能减少加工能耗，还能提升制品表面的光洁度和均匀性。

三、润滑剂种类大盘点

1、酸类润滑剂：常见的外滑“代表”

以硬脂酸为代表的一元羧酸，是目前应用最普遍的外润滑剂。从化学性质来看，脂肪酸（比如硬脂酸）因分子内部的双分子共轭效应，大部分极性被抵消，整体呈现非极性，这也是它能发挥外滑作用的关键。

不过，长期以来，不少技术人员受限于认知，误把硬脂酸当作内润滑剂使用，结果导致PVC制品在性能和外观上先天不足——比如可能出现表面不光滑、加工时脱模困难等问题。更需要注意的是，硬脂酸本身是十六酸和十八酸的混合物，耐热性和抗挥发性都比较有限，高温加工时容易挥发或分解，影响润滑稳定性。因此，在配方设计中，除非受成本因素严格限制，否则应尽量减少硬脂酸的用量。

2、醇类润滑剂：优秀的内滑“遗珠”

脂肪醇（以硬脂醇为典型）其实是性能出色的内润滑剂，能有效改善PVC熔体的流动性，减少内部摩擦。但它有两个明显短板：一是挥发性较强，在高温加工过程中容易损耗，影响持续润滑效果；二是成本相对较高。这两个原因导致它目前在PVC加工中已很少被使用，逐渐成了被“遗忘”的优质选项。

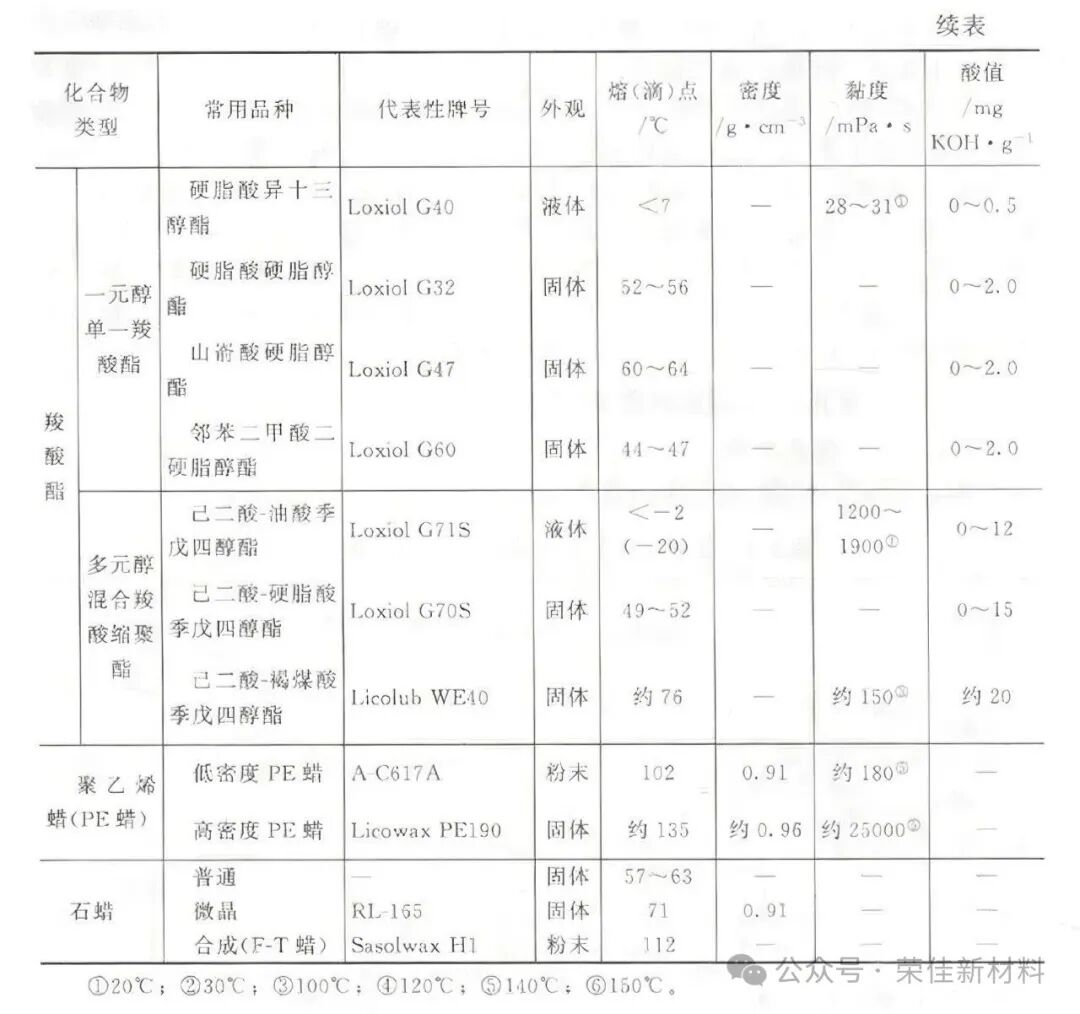

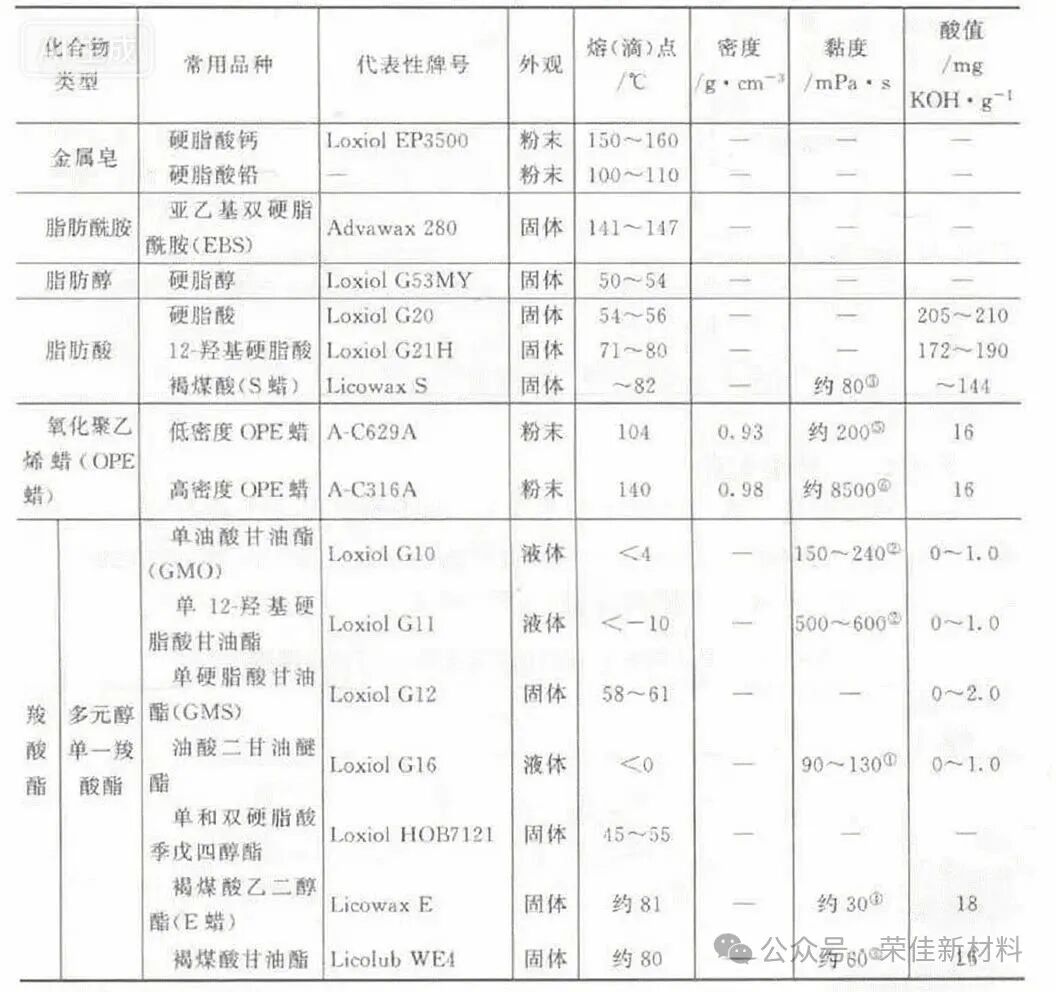

3、酯类润滑剂：种类繁多的“润滑宝库”

酯类润滑剂是由醇和酸反应生成的羧酸酯类物质，堪称润滑剂里的“大家族”。由于合成时使用的酸和醇种类极多（比如不同碳链长度的脂肪酸、多元醇等），两者的排列组合能衍生出两三千种不同产品，选择范围非常广。

这类润滑剂中，既有高效的外滑剂，也有优质的内滑剂。其中，外滑型酯类与PVC熔体的相容性普遍较好，而且润滑效率高，少量添加就能达到理想效果。它们的熔点大多在45-65℃之间，虽不算特别高，但耐热性很可靠，能适应200-320℃的加工温度，完全满足PVC各种工艺（如挤出、注塑等）的温度要求。值得一提的是，目前PVC加工中常用的内润滑剂，几乎都属于酯类。

4、金属皂类润滑剂：稳定与润滑的“双重角色”

硬脂酸钙、硬脂酸锌、硬脂酸钡等高级脂肪酸盐，是PVC加工中特殊的“多面手”——它们既是重要的热稳定剂（能防止PVC高温分解），同时也具备润滑作用。

这里有个常见的认知误区：很多人误以为硬脂酸钙是内润滑剂，实则不然，它是典型的外润滑剂。为什么会有这种误解呢？因为硬脂酸钙自身粘度较高，在加工中容易因摩擦产生额外热量，让熔体看起来“更易塑化”，类似加工助剂的效果，甚至会使设备的加工电流升高。这种现象让不少技术人员误判了它的作用类型。类似的还有霍尼韦尔的氧化聚乙烯蜡AC316，同样是强外润滑剂，且熔体粘度高，也常被误当作内润滑剂使用，进而导致配方设计出现偏差。

5、烃类润滑剂（蜡类润滑剂）：非极性与极性的“润滑组合”

烃类润滑剂俗称“蜡类润滑剂”，主要包括两类：一类是石蜡、聚乙烯蜡等完全非极性的烃类化合物；另一类是氧化聚乙烯蜡等带有极性基团的烃类衍生物。

其中，未经过氧化的石蜡、聚乙烯蜡，分子结构中没有极性基团，几乎都是外滑剂，主要作用是减少熔体与设备金属表面的摩擦。而氧化后的聚乙烯蜡，因为分子中引入了羟基、羧基等极性基团，变成了“略带内滑属性的外滑剂”，既能降低界面摩擦，也能少量改善熔体内部流动性。

从热稳定性来看，熔点低于100℃的蜡类（如普通石蜡）耐热性较差，大约在180-200℃就会开始分解或挥发，因此工厂通常把它们当作“前期润滑剂”或“中期润滑剂”，用于加工初期或中期的润滑。另外，蜡类的热稳定性还与合成方式密切相关：通过聚合反应生成的蜡（如聚乙烯蜡），比通过热裂解方式生产的蜡结构更稳定，耐热性也更好。

6、脂肪酰胺润滑剂：使用渐少的“外滑剂”

硬脂酸乙撑二酰胺、油酸酰胺、芥酸酰胺等脂肪酰胺类物质，在PVC中主要发挥外滑作用，能赋予制品表面爽滑性。但它们的应用存在两个明显问题：一是相容性较差，容易从熔体中析出，导致制品表面出现喷霜、粘模等现象；二是分子中的游离氨基容易与PVC分解产生的氯化氢反应，导致制品变色（比如出现黄变）。

这些问题使得酰胺类润滑剂目前在PVC加工中的使用越来越少。不过，国内一些厂商通过对分子结构进行改良（如减少游离氨基、调整碳链长度），已经开发出性能更稳定的产品，在部分场景中取得了不错的应用效果。

7、其他类型润滑剂：应用受限的“小众选择”

除了上述几大类，还有一些特殊润滑剂，比如硅油、含氟聚合物、丙烯酸类润滑剂等，但它们的应用都比较受限。

硅油和含氟聚合物虽然润滑性突出，但存在明显缺点：一是容易析出到制品表面，影响后续的印刷、粘合等加工工序；二是加工过程中难以精准控制用量，过多或过少都会影响效果；三是成本较高。而丙烯酸类润滑剂成本同样不低，且它的润滑机理与常规润滑剂不同（更多通过调节熔体粘度实现），应用场景相对特殊，因此也未得到广泛使用。

四、润滑剂选用秘籍：从分子结构到实际应用

润滑剂的种类丰富多样，每一种具体产品都有其独特之处。充分了解各类润滑剂产品的性能优劣以及使用方法，对于设计出优质配方至关重要。以下是在实际应用中选用合适润滑剂的一些方法与依据：

1、分子结构：初步判定性能的“线索”

润滑剂的分子结构包含诸多关键要素，如官能团、链长、单双键、分支链以及异构化等情况，这些因素是我们初步判断其性能的重要线索 。举个例子，脂肪链含12个及以上碳原子时，通常具备有效的润滑能力；当润滑剂分子中的极性基团增加，它与极性高聚物的相容性便会增大 。然而，需要注意的是，即便是同一种类的物质，分子结构上极其细微的差别，也可能致使性能出现显著差异。就像正构烷烃和异构烷烃，虽然都属于烷烃，但由于分子结构不同，它们在油膜强度、与添加剂的配伍性等方面表现出明显不同。所以，分子结构仅仅能作为初步判断性能的参考，不能仅凭此就仓促、绝对地判定其性能。

2、极性：界定内滑与外滑的“关键指标”

根据相似相溶原理，PVC属于极性材料，这使得润滑剂的极性成为大致界定内润滑与外润滑的关键指标。一般而言，极性较强的润滑剂与PVC的相容性更好，更倾向于发挥内润滑作用，比如硬脂酸醇、硬脂酸酰胺等；而非极性或极性较弱的润滑剂，像石蜡、PE蜡等，与PVC相容性较差，更多起到外润滑作用 。但这里要特别留意，极性需“相似”或“相近”才行，如果同为极性材料，可与PVC极性相差较大，同样也难以很好地相溶。而且，在判断润滑剂极性时，不能仅依据单一因素，因为其化学结构复杂多样，相邻官能团之间还会相互影响，所以仅靠极性来推断润滑作用，与实际情况可能存在较大偏差。

3、耐热性：容易被忽视的“重要指标”

润滑剂的耐热性，指的是它抵抗受热分解或者受热后材料性能改变的能力，这是一个在选用时极易被忽视但又相当重要的指标。在实际生产中，润滑剂会在高温的物料、机器螺杆、螺筒以及模具等环境中使用，如果它的耐热性不佳，在使用温度下发生分解或者材料性能改变，不仅无法发挥润滑功效，分解产生的残留物质还会对PVC制品的性能和外观造成不良影响 。比如硬脂酸、石蜡以及熔点低的PE蜡等，它们的耐热性较差，在加工后期常常会出现润滑不足的状况，进而导致加工困难，或者使制品表面光泽度变差。与之形成对比的是酯类润滑剂，尽管其熔点较低，不过耐热性良好，一般耐热温度范围在200 - 320℃ ，在PVC加工过程中基本不会失效和分解，能够在加工的前期、中期、后期都发挥润滑效果，这也是在PVC配方中酯类润滑剂总体添加量较少的原因。想要测试润滑剂的耐热性，规范且严格的方法是进行热失重测试（TGA测试），而一般工厂为了简便，也可以采用烘箱热测试来进行简单评估。

4、耐挥发性：影响润滑效果的“潜在因素”

耐挥发性是指在一定温度下，材料抵抗由固态或液态变为气体的能力，它是影响润滑效果的潜在重要因素。即便一种润滑剂具备良好的润滑效果和耐热性，可要是在加工过程中大部分都气化挥发掉了，那它也不能算是优质的润滑剂，例如十六十八醇、硬脂酸等就存在这样的问题。在判定或测试润滑剂的挥发度时，可以参考闪点指标，通常闪点越高，耐挥发性就越好。酯类润滑剂一般具有较好的耐挥发性，闪点大致在210 - 240度甚至更高，在PVC加工温度下极少出现挥发情况。在实际生产中，如果抽真空口析出严重，很大可能就是由润滑剂挥发所导致的。

5、熔点：认识误区的“澄清点”

在选用润滑剂时，很多技术人员存在一个认识误区，即把熔点当作评判润滑剂的唯一标准。实际上，熔点仅仅能作为判断润滑剂起效的一个指标，并不能用来判定起润滑效果的温度范围 。起润滑效果的加工温度范围，更关键的指标是润滑剂的耐热性和耐挥发性。不能简单地认为低熔点的润滑剂对应“前期润滑”，高熔点的润滑剂对应“后期润滑”。准确来讲，应该是低耐热性和低耐挥发性的润滑剂对应“前期润滑”，高耐热耐挥发的润滑剂对应“后期润滑”。例如，酯类润滑剂的熔点只有45 - 65℃ ，但因其具有优秀的耐热性和耐挥发性，所以能在前期、中期和后期都具备良好的润滑性。

五、PVC配方润滑体系设计要点

1、构建完整体系：外滑剂+内/外滑剂+内滑剂的协同搭配

一个高效且稳定的PVC润滑体系，需要三类润滑剂的合理配合：

- 外滑剂负责在熔体与设备金属表面形成隔离膜，保障物料顺利通过螺筒、模具；

- 内/外滑剂凭借双重特性，既能辅助调节熔体内部流动性，又能增强表面润滑，填补单一类型润滑剂的功能空白；

- 内滑剂则深入熔体内部，减少PVC分子间摩擦，优化熔体粘度和加工流动性。

三者分工明确又相互配合，可全面覆盖从物料塑化到制品成型的全流程润滑需求，避免因某一环节润滑不足导致的加工故障（如塑化不良、模具粘料）或制品缺陷（如表面粗糙、内应力过大）。

2、简化成分：减少副作用的核心原则

配方中润滑剂的种类不宜过多，成分越简单，越能降低不同润滑剂之间的相容性风险（如相互排斥导致的析出），也便于精准控制润滑效果。过多种类的润滑剂混合时，可能因分子结构差异引发“拮抗效应”——例如某些极性差异大的润滑剂会相互干扰，反而削弱整体润滑性能，甚至产生异味、变色等副作用。因此，设计时应优先选择功能全面的复合型润滑剂（如兼具内/外滑特性的酯类），用最少的种类实现所需功能。

3、内滑剂：足量添加是起效关键，兼顾物性提升与抗析出

内滑剂需达到一定添加量才能发挥有效作用：若用量不足，无法充分渗透到PVC分子链之间，难以降低分子间摩擦，会导致熔体粘度偏高、离模膨胀明显，尤其在高速挤出时易出现熔体破裂。

从性能角度看，足量的内滑剂有两大优势：

- 改善制品物理性能：通过优化熔体流动性，减少物料在成型过程中的应力集中，有助于提高制品的冲击强度和韧性；

- 减少析出风险：内滑剂与PVC熔体的相容性较好，足量添加时能与体系更均匀结合，反而降低因局部过饱和导致的析出现象（与外滑剂过量易析出的特点形成区别）。

4、酯、蜡协同：减少总添加量、降低析出、提升润滑效果的“黄金组合”

酯类润滑剂（如脂肪酸酯）与蜡类润滑剂（如PE蜡、石蜡）的协同使用，是行业内经过实践验证的高效方案：

- 酯类极性适中，与PVC相容性好，能稳定融入熔体并辅助内滑；蜡类非极性强，更易迁移至表面强化外滑，两者功能互补，可在总添加量减少的情况下，实现比单一类型润滑剂更全面的润滑效果；

- 协同使用时，酯类的良好相容性能“锚定”部分蜡类分子，减少蜡类因单独使用时过量析出的问题；同时，蜡类在表面形成的润滑膜又能增强酯类的外滑辅助作用，最终既降低了总用量和成本，又提升了加工稳定性和制品表面质量。

避坑指南

 - 硬脂酸钙≠内滑剂！

 - 熔点≠使用温度范围！

 - 析出元凶=过量添加+耐热不足

六、进阶技巧：现场问题解决方案

- 析出白霜 → 降低润滑总量，改用高耐热酯类

- 塑化延迟 → 减少外滑剂，增加内滑剂

- 熔体破裂 → 补加0.1-0.3PHR内滑剂

- 真空口冒烟 → 检测润滑剂闪点（＞210℃为佳）

PVC润滑剂的选用和配方技术是一门需要实践经验积累的学问。技术人员需要在实际生产中不断总结、思考与探索，通过反复实践和验证，积累丰富的经验。
